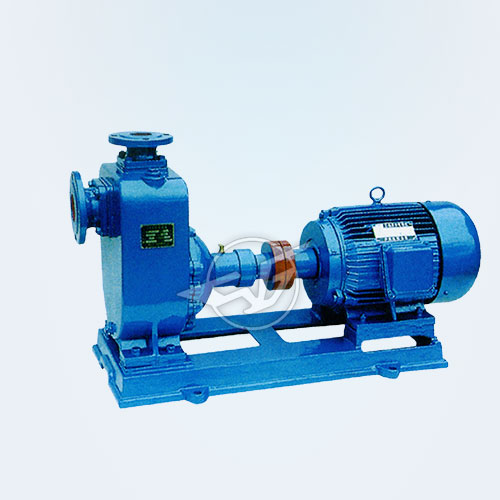

ZW型自吸式無堵塞排污泵
產品概述：ZW型自吸式無堵塞排污泵是工程技術人員吸收國內外技術，結合我國機電行業的實際情況而研制成功的，該泵通過葉輪和泵體的新穎結構，集自吸和無堵塞排污于一身，即可象一般清水自吸泵那樣不需按底閥，不需引灌水，又可抽吸含有大顆粒固體塊，纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。材質分為鑄鋼、鑄鐵、不銹鋼(參照IH型泵的材質表)
產品特點
ZW型自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。
產品用途
可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。
型號意義
例如：100ZW80-20PB
100-進口直徑(mm )
ZW-自吸式無堵塞排污泵
80-額定流量(m3/h)
20-額定揚程
P-材質為不銹鋼(304、305、306、307、316、316L)
B-配防爆電機
性能參數
| 型 號 |
流量 （m3/h） |
揚程 （m） |
功率 （km） |
轉速 （r/min） |
效率 （%） |
汽蝕余量 | 自吸高度 | 自吸時間（min/m) | 重量 |
|
25ZW8-15
|
8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
|
32ZW5-20
|
5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
|
32ZW10-20
|
10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
|
32ZW9-30
|
9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
|
40ZW10-20
|
10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
|
40ZW20-15
|
20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
|
40ZW15-30
|
15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
|
50ZW10-20
|
10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
|
50ZW20-12
|
20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
|
50ZW15-30
|
15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
|
50ZW20-35
|
20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
|
65ZW30-18
|
30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
|
65ZW25-30
|
25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
|
65ZW25-40
|
25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
|
65ZW40-25
|
40 | 25 | 7.5 | 1450 | 50 | 3.0 | 5.5 | 2 | 200 |
|
65ZW65-25
|
65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
|
80ZW40-16
|
40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
|
80ZW40-25
|
40 | 25 | 7.5 | 1450 | 50 | 3.0 | 5.5 | 2 | 200 |
|
80ZW25-40
|
25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
|
80ZW65-25
|
65 | 25 | 11 | 290 | 52 | 3.0 | 5.5 | 2 | 240 |
|
80ZW80-35
|
80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
|
80ZW80-35
|
80 | 35 | 15 | 1450 | 50 | 3.0 | 5.5 | 2 | 450 |
|
80ZW50-60
|
50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 |
|
100ZW100-15
|
100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
|
100ZW80-20
|
80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
|
100ZW100-20
|
100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
|
100ZW100-30
|
100 | 30 | 22 | 1450 | 53 | 4.0 | 5.5 | 2 | 510 |
|
125ZW120-20
|
120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
|
150ZW180-14
|
180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 |
|
150ZW180-20
|
180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
|
150ZW180-30
|
180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
|
150ZW180-38
|
180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
|
200ZW280-14
|
280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 |
|
200ZW280-28
|
280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 |
|
250ZW420-20
|
420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
|
300ZW800-14
|
800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |
安裝尺寸
